USB锁+最新版本安装光盘
天正建筑8.0单机版，支持cad平台2002-2009
正版光盘安装后插狗即可用，支持官方升级
利用AutoCAD图形平台开发的最新一代建筑软件TArch 8.0，继续以先进的建筑对象概念服务于建筑施工图设计，成为建筑CAD的首选软件，同时天正建筑对象创建的建筑模型已经成 为天正电气、给排水、日照、节能等系列软件的数据来源，很多三维渲染图也基于天正三维模型制作而成。
2008年9月天正建筑TArch软件通过建设部科技成果的评估，在建筑设计领域二次开发方面达到国际先进水平。
天正建筑功能概述
软件功能设计的目标定位

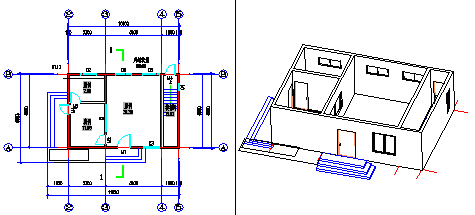

应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

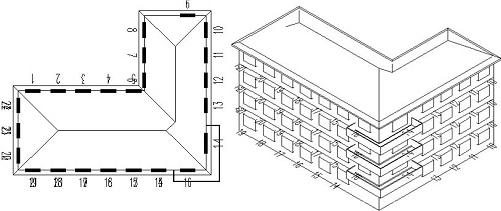

利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。
实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。
自定义对象构造专业构件
天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征。可以像AutoCAD的普通图形对象一样进行操作， 可以用夹点随意拉伸改变几何形状，与门窗按相互关系智能联动（如下图），显著提高编辑效率。
具有旧图转换的文件接口，可将TArch 3以下版本天正软件绘制的图形文件转换为新的对象格式，方便原有用户的快速升级。同时提供了图形导出命令的文件接口，可将TArch 8.0 新版本绘制的图形导出，作为下行专业条件图使用。

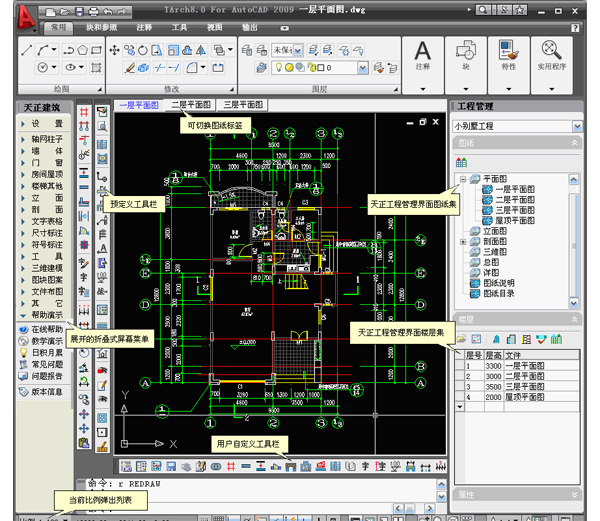

完善的用户接口
方便的智能化菜单系统

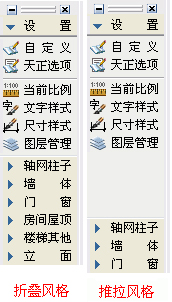

采用256色图标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作，使子菜单之间切换快捷。
屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作。
在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令使绘图更快捷。
?? 支持多平台的对象动态输入

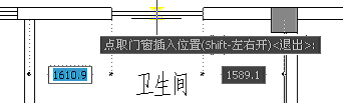

AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式， 有利于提高绘图效率。图为动态修改门窗垛尺寸。
强大的状态栏功能
状态栏的比例控件可设置当前比例和修改对象比例，提供了墙基线显示、加粗、填充和动态标注 (对标高和坐标有效) 控制、DYN动态输入控制。所有状态栏按钮都支持右键菜单进 行开关与设置，如下图所示：
先进的专业化标注系统
天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对 象。按照建筑制图规范的标注要求，对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存， 减少了命令的数目。

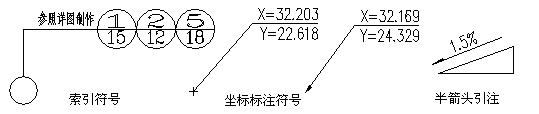

同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计规范。符号对象的引入 妥善地解决了 CAD符号标注规范化的问题。
全新设计文字表格功能
天正的自定义文字对象可方便地书写和修改中西文混排文字，方便地输入和变换文字的上下标，输入特殊字符，书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例 ，修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题，使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽，获得清晰 的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，提供了前所未有的方便性。
天正表格使用了先进的表格对象，其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构，用户可以完整地把握如何控制表格的外观表现，制作出有个性化的表格。更 值得一提的是，天正表格还实现了与Excel的数据双向交换，使工程制表同办公制表一样方便高效。
强大的图库管理系统和图块功能
天正的图库管理系统采用先进的编程技术，支持贴附材质的多视图图块，支持同时打开多个图库的操作。
天正图块提供五个夹点，直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。
天正可对图块附加“图块屏蔽”特性，图块可以遮挡背景对象而无需对背景对象进行裁剪。通过对象编辑可随时改变图块的精确尺寸与转角。

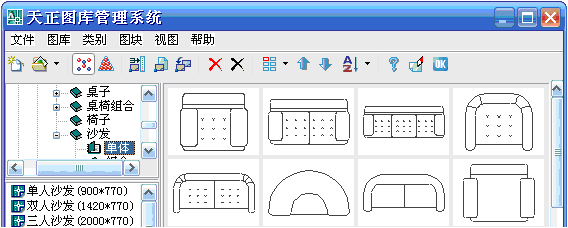

天正的图库系统采用图库组TKW文件格式，同时管理多个图库，通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相 对位置，图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能，最大程度地方便用户。图库管理界面采用了平面化图标工具栏，新增菜单栏，符合流行软件的外观风格与使用习惯。由于各个图库是独立的，系统图库和用户图库分别由系统和用户维护，便于版本升级 。
与ACAD兼容的材质系统

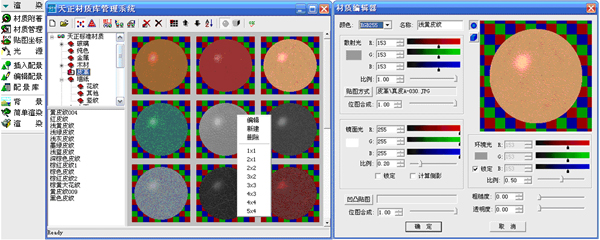

天正建筑软件提供了与ACAD2006以下版本渲染器兼容的材质系统，包括全中文标识的大型材质库、具有材质预览功能的材质编辑和管理模块，天正对象模型同时支持ACAD2007-2009 版本的材质定义与渲染，为选配建筑渲染材质提供了便利。

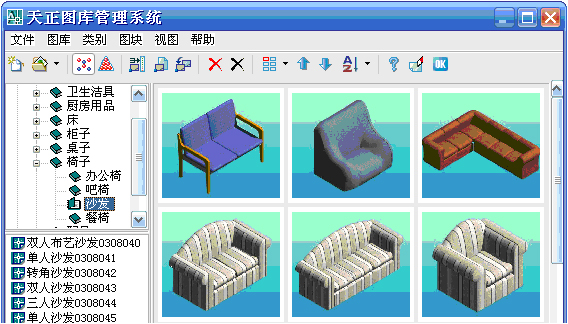

天正图库支持贴附材质的多视图图块，这种图块在“完全二维”的显示模式下按二维显示，而在着色模式下显示附着的彩色材质，新的图库管理程序能预览多视图图块的真实效果 。
工程管理器兼有图纸集与楼层表功能

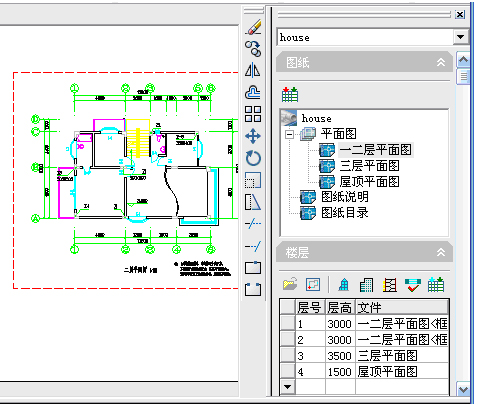

天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图 档的管理，无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。
系统允许用户使用一个DWG文件保存多个楼层平面，也可以每个楼层平面分别保存一个DWG文件，甚至可以两者混合使用。
全面增强的立剖面绘图功能
天正建筑随时可以从各层平面图获得三维信息，按楼层表组合，消隐生成立面图与剖面图，生成步骤得到简化，成图质量明显提高。
提供工程数据查询与面积计算
在平面图设计完成后，可以统计门窗数量，自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据，作为其他分析的基础数据。
天正建筑提供了各种面积计算命令，可计算房间净面积、建筑面积、阳台面积等等，可以按《住宅建筑设计规范》以及建设部限制大户型比例的有关文件，统计住宅的各项面积指 标，分别用于房产部门的面积统计和设计审查报批。
全方位支持AutoCAD各种工具
天正对象支持AutoCAD特性选项板的浏览和编辑，提供了多个物体同时修改参数的捷径。
特性匹配（格式刷）可以在天正对象之间形象直观的快速复制对象的特性。
建筑对象的显示特点
天正建筑对象讲求施工图的显示符合规范要求，三维模型与实际构件尽量协调一致，举例说明如下。

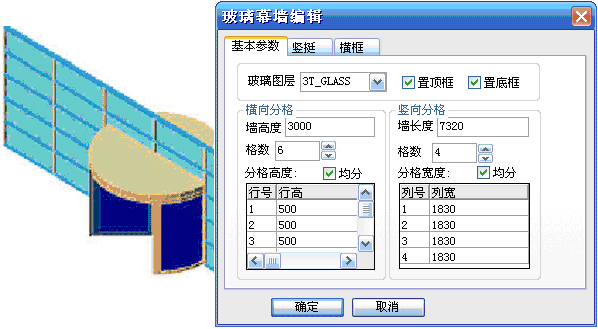

玻璃幕墙：二维采用门窗线简化表达，而三维为精确表达，力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。

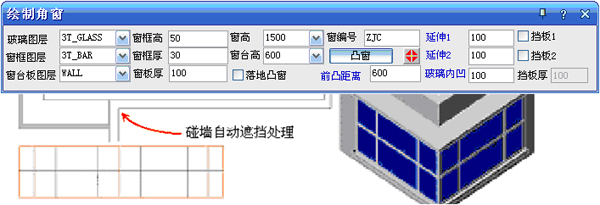

角凸窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可以碰墙，自动完成侧面的遮挡处理。
TArch 8.0的新特性
面目一新的启动图标，提供了可选平台启动天正软件的崭新功能，自动识别你安装和卸载的AutoCAD平台版本，无需重新安装天正建筑软件。
基本设置和用户定制功能更加丰富

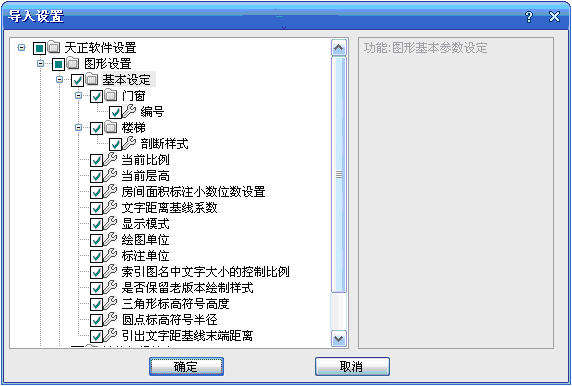

选项和自定义设置均可导出成XML文件，供贵单位其他8.0用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。

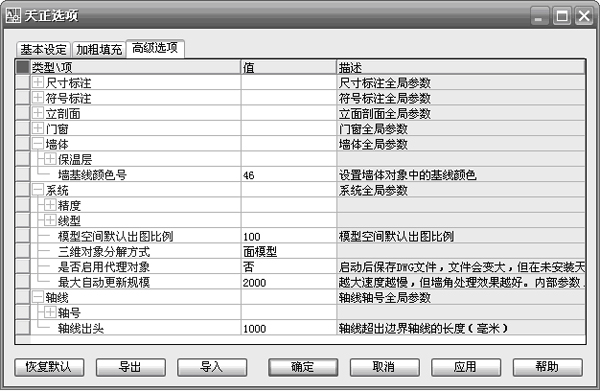

1) 天正选项
新增的天正选项命令合并了以前的“高级选项”和“选项”功能，其中改进了墙柱加粗填充预览的显示，基本设定和高级选项面板中新添加多个默认参数的设置。
天正选项命令是有关建筑设计参数方面的用户定制设置。
2) 自定义

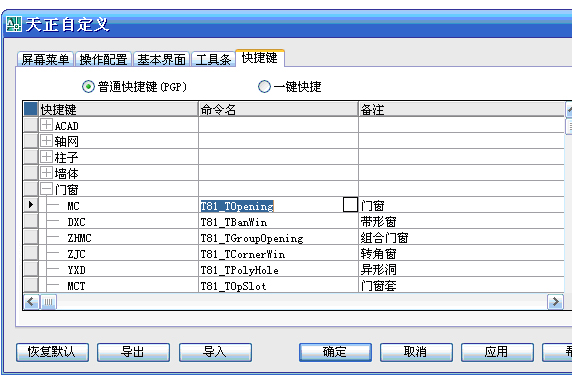

提供菜单背景颜色设置、多文档标签设置、工具条项的拖拽排序、普通快捷键设置、右键快慢击操作配置等。
自定义命令是界面形式选择和操作命令方面的定制设置。

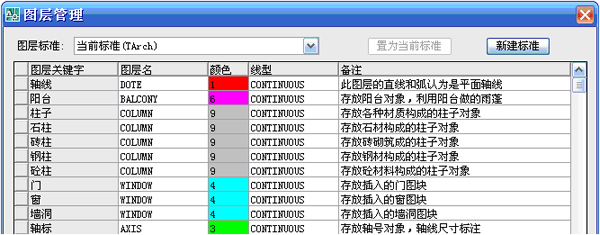

3) 图层管理
增加了对线型的支持；门、窗、洞口图层分开，可以分别设置各自的图层。
完善对象体系功能更强大
1) 墙对象
平行不等厚墙相交处缺口可以自动处理。
2) 门窗对象

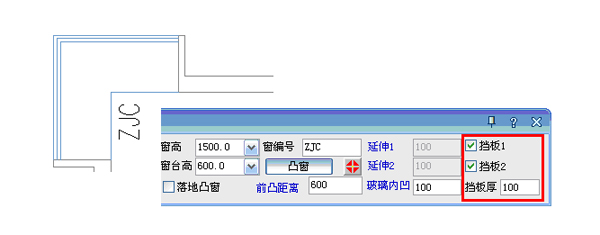

角凸窗新增加侧挡板功能，可以在绘制过程中选择是否添加挡板，并同时设置挡板厚度，程序默认挡板厚度为100。档板亦可在凸窗绘制完成后通过特性表或编辑对话框进行添加或 修改。普通矩形凸窗类似，新增了对侧挡板厚度的调节。
3) 面积对象

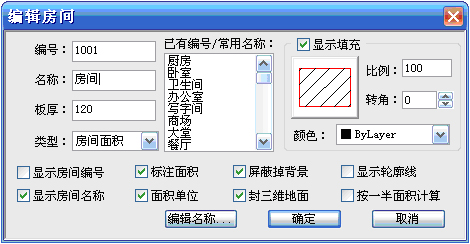

新的房间面积对象可以选择填充图案，按指定的比例、颜色和转角进行填充。新增加对面积分类，按一半面积计算以及房间轮廓线显示的支持。房间可同时显示编号和名称，而名 称最多可以显示两行，以满足涉外工程标注中英文房间名称的需要。
4) 自动扶梯对象与复杂楼梯对象

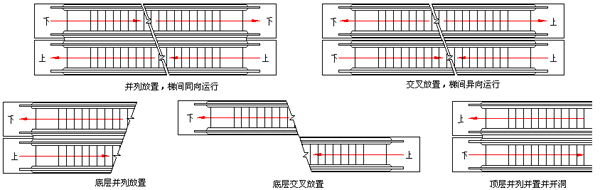

自动扶梯对象具有参数化设计功能，有自动步道、自动坡道等复杂样式，可用于单梯和双梯及其组合，在顶层还设有洞口选项，拖动夹点解决楼板开洞时扶梯局部隐藏，完全适用 于大型超市、购物中心和机场等公建绘制工作。

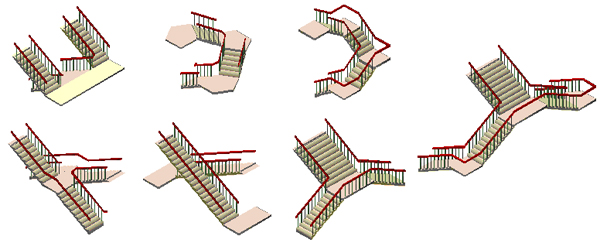

双分平行楼梯、双分转角楼梯、交叉楼梯、剪刀楼梯、双分三跑楼梯、三角楼梯、矩形转角楼梯等多种复杂楼梯对象，首开建筑设计软件行业的先河。
5) 屋顶、阳台、散水
新增矩形坡屋顶对象，可直接绘制歇山、四坡等常见矩形屋顶样式。

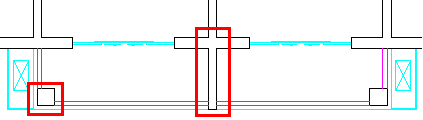

阳台可以被墙、柱、墙体造型自动裁剪。

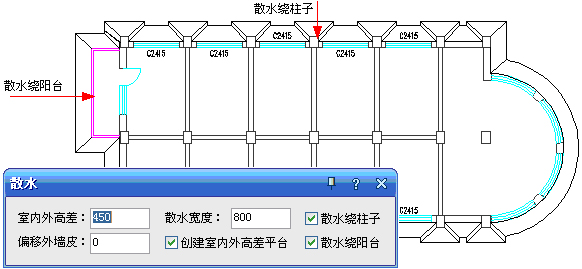

新散水对象支持各边独立修改宽度，支持散水绕阳台、柱子。
阳台、任意坡顶、人字坡顶、攒尖坡顶、老虎窗等对象增加了对米单位的支持。
6) 符号对象改进
对象中符号和文字改为同一图层绘制，方便随时切换开关。

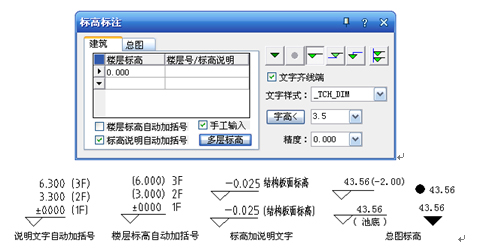

标高标注：在界面中分为两个页面，分别用于建筑专业的平面图标高标注、立剖面图楼面标高标注以及总图专业的地坪标高标注、绝对标高和相对标高的关联标注。
做法标注：无论是文字在线上还是线端的形式，均支持多行文字分段，多行文字的位置和宽度可通过夹点设置。增强对特性表的支持，文字相对于基线的位置、文字行距、段距等 参数均可以通过特性表直接修改。

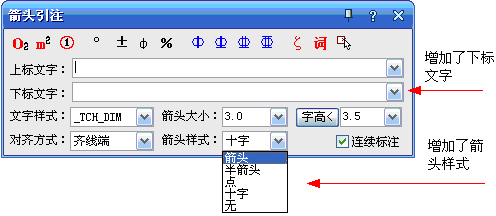

箭头标注：增加多种箭头样式，文字在线上时支持双侧文字标注。

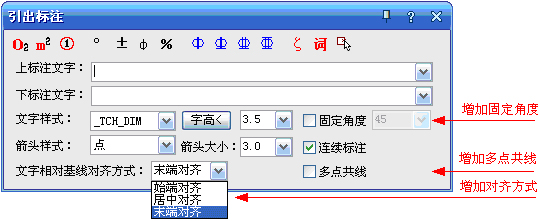

引出标注：新增“固定角度”、“文字相对基线对齐方式”、“多点共线”等功能。基线双侧文字均支持多行文字分段。
索引图名：增加了“比例”文字的标注，圆圈内文字字高大小可设置，支持【查找替换】操作。
7) 其它对象新特性
?? 线性标注的测量值支持舍入功能。
?? 折断线增加出头功能，在高级选项中可对出头长度进行设置。
施工图绘制功能更加全面、细致、高效
1) 轴网
增加轴网合并功能，可将多组轴网的轴线进行合并，便于后面进行轴网整体的标注。
两点轴标新添加了过滤重轴线功能。
2) 墙、柱
绘制墙体：在对话框中添加了模数开关，同时调整了绘制界面，增加了在绘制弧墙状态下，与直墙的交互。
墙齐屋顶：支持任意的天正屋顶对象、三维面和三维网格面，并可以调整柱子高度。
增加了墙体倒斜角、分段等功能。
柱准柱：点选插入柱子时可以预览，在插入过程中提供了多种对齐方式。可直接定义异型柱（原异型柱命令取消），也可以在图中拾取柱子形状或已有柱子，把已有形状或柱子作 为当前标准柱使用。
3) 门窗
门窗功能改进，在插入门窗时，如果门窗编号有冲突，可以由用户自行判断是直接插入还是选择修改。
门窗检查：在检查过程中可以及时修改门窗参数。

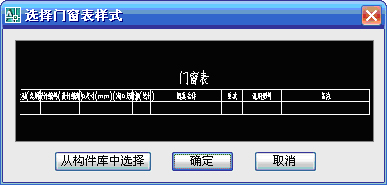

门窗表和门窗总表新增用户自定义表格样式的功能。
4) 房间
搜索房间：支持同时识别内外墙，并且由程序按房间编号尽可能有序排列。

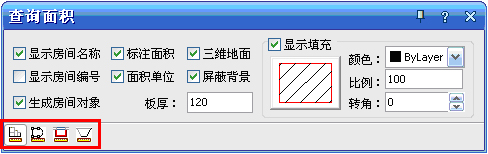

查询面积：增加搜索范围的功能，新增“绘制任意多边形面积查询”方式，原有查询闭合PLINE和阳台面积两种方式改进，可以选择标注位置，阳台面积自动按一半投影面积标注。
新的编号排序命令为暖通节能分析提供方便，面积标注精度可以通过高级选项设置。

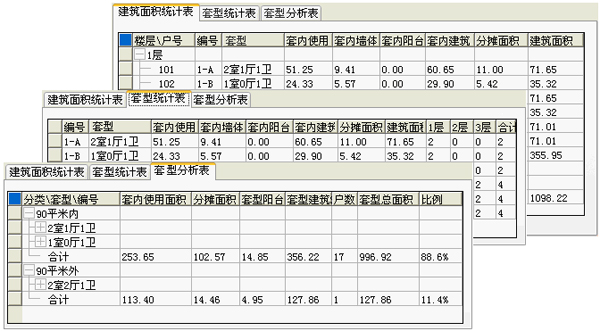

提供新的面积统计功能，按《住宅设计规范》以及建设部限制大户型比例的有关文件，统计住宅的各项面积指标，自动生成相应表格，用于设计审查报批。

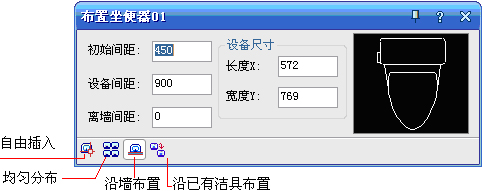

布置洁具：添加自由插入、均匀分布等多种新的布置方式，支持洁具沿线布置、沿弧墙布置，符合《民用建筑设计通则》的规定。
洁具库中新加入了给排水专业上下水管参数，为天正给排水软件的后续使用提供完善支持。
5) 楼梯
双跑楼梯：增加了是否添加外侧栏杆、扶手伸出距离、扶手在平台是否连接、剖切步数等多项设置。在不等跑的情况下，楼梯踏步位置通过夹点可自由调整，更加灵活。栏杆默认 绘制在踏步中间。增加了改变剖切位置和剖切线角度的夹点，调整剖切位置更方便。

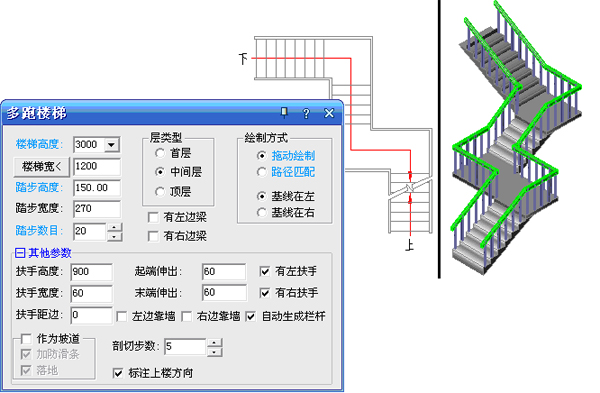

多跑楼梯：支持直接标注上、下楼箭头，增加了对首尾梯段扶手伸出距离、剖切位置等参数的控制，剖切位置可以根据剖切点的步数或高度设定。可以绘制连续的休息平台。
6) 屋顶与其他
攒尖屋顶：增加出檐长的设置，在特性表中增加了标高、边数等数据。
绘制台阶改进，对于单面矩形，三面矩形和圆弧台阶这三种样式，在绘制过程中加入了门窗对中和中心定位的功能。
7) 文字、表格

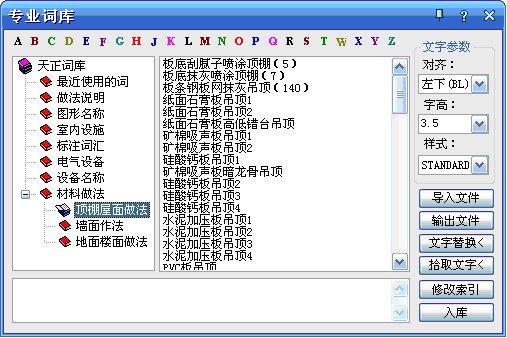

专业词库：词库文件改为XML文件，界面类型显示由列表改为树显示，可以自由增加下级目录。改进了文件导入导出功能，解决多行文字拖拽预览显示时为单行的bug。
表格增加单元插图功能，可以从图中拾取或是进入图库中选择已有图块直接插入到表格对象中。
文字查找与替换均支持轴号圈、索引符号、索引图名内的圈内文字。
8) 尺寸与符号标注
改进了尺寸合并区间的功能，支持连续框选的操作方式。
完善了各种符号标注对应特性表的参数，使其符号的编辑修改更灵活。
9）图库、构件库
在对话框中新提供了菜单栏，支持图块拖拽排序、保存排序、图块批量改名等功能。新图块入库后，程序自动计算选中对象的边界尺寸，并以“图块长*图块宽”的格式命名。
10）工具
线变复线：支持精度控制，支持按图层、颜色或线型对选中对象进行过滤。
交点打断：支持连续框选的操作方式，一次可框选多个交点进行打断操作。
对象选择：增加了材质选项，墙柱可以按材质选择过滤。
新增图层全开功能，可以打开被“关闭图层”命令或CAD的图层特性管理器关闭的图层。

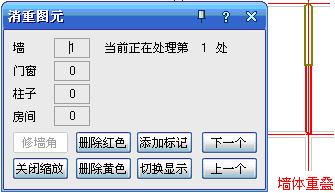

新增消重图元功能：支持墙体、柱子、房间等对象的重叠检查，对于重合对象可以有选择性的依次删除，对于完全重叠的墙、柱等对象也可以直接完全消重。
11）其它
线图案：可以在绘制过程中实现图像翻转功能，线图案库增加挡土墙图案，特性表增加基线位置、图案宽度等数据。
图纸目录：新增用户自定义表格样式功能，改进了图纸按图号的排序输出。
解决外部参照或图块在位编辑后，由于块内墙体、门窗、柱子等天正对象影响，有时不能保存的问题。 |
